GS8000-EX系列隔離式安全柵釆用電磁耦含技術，實現電源、信號輸入、信號輸出的可靠隔離，比齊納柵更可靠和安全，且無需本安接地，大大增強了檢測和控制回路的抗干擾能力。它是通用型隔離式安全柵，能滿足各種現場本安儀表的匹配。
產品特征
　　供電：獨立供電、回路供電
　　通道數：一進一出、一進二出、二進二出、四進四出
　　功能：信號隔離傳輸、變送轉換、分配、報警設定
　　80余產品品種通過防爆認證
　　單路、雙路、四路（開關量輸入），每一通道費用低
　　品種齊全的回路供電隔離柵適配更多系統I/O
　　德國菲尼克斯外殼結構件，可插拔接線端子
　　DIN35標準導軌安裝
　　匹配信號及本安儀表：
　　　開關、接近開關輸入
　　　驅動本安電磁閥、指示燈的本安電源輸出
　　　二線制、三線制變送器輸入（包括HART）
　　　電流、電壓信號輸入/輸出
　　　頻率量輸入
　　　熱電偶、熱電阻輸入
　　　通信信號輸入
　　　火焰、煙霧探測器輸入
　　　振動傳感器輸入
　　　頻率、轉速傳感器輸入
認可標準及產品認證

中國船級社（CCS）船用儀器儀表產品認證 *儀器儀表防爆安全監督檢驗站防爆認證 《防爆電氣產品工廠質量保證能力要求》認證 歐洲防爆產品ATEX認證

　認可標準：
　　GB3836.1-2000《爆炸性氣體環境用電氣設備 第1部分：通用要求》
　　GB3836.4—2000《爆炸性氣體環境用電氣設備 第4部分：本質安全型“i"》
　　CCS《鋼質海船入級規范》2006年第4篇*章
　　IEC61508:1998《電氣/電子/可編程序電子安全相關系統的功能安全*部分和第二部分》
產品認證：
　　*儀器儀表防爆安全監督檢驗站防爆認證
　　中國方圓標志認證中心“防爆電氣產品工廣質量保證能力要求"認證（認證規范等效IECEx0D005）
　　中國船級社船用儀器儀表產品認證
　　國家工業自動化儀表產品質量監督檢驗中心SIL認證
通用技術參數
　　電源保護：電源反向保護
　　安全隔離：安全側與危險側隔離安全電壓250VAC
　　絕緣強度：2500V,a.c.；(本安端與非本安端)
　　電磁兼容性：
　　　符含GB/T 18268《測量、控制和實驗室用的電設備電磁兼容性要求》〔等同IEC61326-1)
　　　靜電：空氣放電8kV
　　　脈沖群：電源線對地2kV，佶號線對地1kV
　　　浪涌：線對地2kV，線對線1kV
　　　射頻：10V/m
　　使用環境：
　　　必須安裝在不含爆炸性氣體的安全環境中，且周圍環境中不得有強烈振動、沖擊以及對產品元器件有腐蝕性的氣體、粉塵存在
　　　連續工作溫度：-20℃~+60℃
　　　相對濕度：10%?90%
產品選型：
　　GS8000-EX 隔離式安全柵通用要求
開關量輸入隔離柵（9品種）
電極輸入隔離柵（1品種）
開關量輸出隔離柵（10品種）
模擬量輸入隔離柵（17品種）
模擬量輸出隔離柵（6品種）
火焰檢測器隔離柵（2品種）
熱電阻、熱電偶、電位器輸入隔離柵（11品種）
電壓輸入隔離柵（2品種）
通信信號隔離柵（9品種）
頻率量輸入隔離柵（4品種）
電流信號輸入、輸出隔離柵（1品種）
防爆電梯用安全型隔離柵（1品種）
振動傳感器輸入隔離式安全柵（2產品）
頻率轉換隔離式安全柵（2產品）
選型參考一覽表

現場儀表	類型	型號	通道數	危險區信號	安全區信號	特征
	開關量輸入	GS8011-EX	一進一出	開關、接近開關輸入	繼電器輸出	有斷線檢測功能
		GS8111-EX	一進二出			有斷線檢測功能
		GS8018-EX	二進二出			輸入通道間隔離
		GS8012-EX	二進二出			有斷線檢測功能，輸入通道間不隔離
		GS8112-EX	三進三出			輸入通道間不隔離
		GS8114-EX	四進四出			輸入通道間不隔離
		GS8013-EX	一進一出			有斷線檢測功能
		GS8113-EX	一進二出		晶體管輸出
		GS8019-EX	二進二出			輸入通道間隔離
	電極輸入	GS8015-EX.1	一進二出	電導液位傳感器，電極輸入	繼電器輸出	有短線檢測功能，輸出通道不隔離
	開關量輸出	GS8021-EX	一進一出	12V<U0<24V Imax=35mA	干接點輸入	[Exia] ⅡC，回路輸出控制
		GS8022-EX	二進二出			[Exia] ⅡC，回路輸出控制
		GS8121-EX	一進一出			[Exia] ⅡC，獨立的輸出控制
		GS8023-EX	一進一出	12V<U0<24V Imax=45mA		[Exia] ⅡC，回路輸出控制
		GS8024-EX	二進二出			[Exia] ⅡC，回路輸出控制
		GS8123-EX	一進一出			[Exia] ⅡC，獨立的輸出控制
		GS8025-EX	一進一出	12V<U0<24V Imax=60mA
		GS8026-EX	二進二出			[Exia] ⅡC，回路輸出控制
		GS8125-EX	一進一出			[Exia] ⅡC，獨立的輸出控制
		GS8027-EX	一進一出	7.5V<U0<10.8V Imax=400mA		[Exia] ⅡC，回路輸出控制
	模擬量輸入	GS8031-EX	一進一出	二線制變送器輸入	4~20mA HART數字信號輸出	回路供電
		GS8032-EX	二進二出			回路供電
		GS8044-EX	一進二出			輸入、輸出二隔離
		GS8037-EX	二進二出			輸入、輸出二隔離
		GS8045-EX	一進一出			電源、輸出和輸出三隔離
		GS8045P-EX	一進一出			電源、輸出和輸出三隔離
		GS8047-EX	一進一出	二線制、三線制變送器，電流源輸入	4~20mA、0~20mA、1~5V、0~5V輸出	電源、輸出和輸出三隔離
		GS8035-EX	一進二出			電源、輸出和輸出三隔離
		GS8036-EX	二進二出			電源、輸出和輸出三隔離
		GS8047-EX(T)	一進一出		4~20mA、0~20mA輸出	輸出回路供電
		GS8035-EX(T)	一進二出			輸出回路供電
		GS8036-EX(T)	二進二出			輸出回路供電
		GS8047P-EX	一進一出		4~20mA、1~5V輸出	17V配電
		GS8049-EX	一進一出			19V配電 [EX ia] IIB
		GS8043-EX	一進一出		0~20mA、0~5V輸出	4~20mA輸入、0~20mA輸出
		GS8147-EX	一進二出		一路4~20mA輸出。一路報警繼電器輸出	短線報警輸出
		GS8347-EX	一進三出		一路4~20mA輸出。二路報警繼電器輸出	報警設定及輸出
	模擬量輸出	GS8031-EX	一進一出	4~20mA HART信號輸出	4~20mA HART信號輸出	回路供電
		GS8032-EX	二進二出			回路供電
		GS8067-EX	一進一出	4~20mA、0~20mA、1~5V、0~5V輸出	4~20mA、0~20mA輸入	獨立供電
		GS8067-EX.0	一進一出			獨立供電
		GS8038-EX	二進二出			獨立供電
		GS8067-EX.1	一進一出	4~20mA、0~20mA、1~5V、0~5V輸出	1~5V、0~5V輸入	電壓輸入、獨立供電
	火焰檢測器	GS8065-EX	一進一出	火焰、煙霧探測器輸入	0~40mA輸出	回路供電
		GS8066-EX	二進二出
	熱電阻、熱電偶、電位器輸入	GS8071-EX	一進一出	二線制變送器輸入	4~20mA、1~%V輸出	獨立供電
		GS8076-EX	一進二出
		GS8079-EX	二進二出
		GS8077-EX	一進一出		4~20mA輸出	回路供電
		GS8078-EX	二進二出
		GS8073-EX	一進一出		4~20mA	可編程
		GS8072-EX	一進一出	熱電偶輸入	1~5V輸出	可編程
		GS8082-EX	一進一出	毫伏信號輸入	對應毫伏線性輸出	對應毫伏線性輸出
		GS8081-EX	一進一出		-5mV~+60mV輸出	1:1毫伏線性輸出
		GS8075-EX	一進一出	電阻器輸入	4~20mA、1~5V輸出	0~50kΩ電位器輸入
		GS8074-EX	一進一出	電阻輸入	電阻信號輸出	1:1電阻輸入
	電壓輸入	GS8083-EX	一進一出	0~5V,0~10V輸入	0~20mA，4~20mA，0~5V，1~5V輸出	電壓輸入，10V、15V/20mA配電
		GS8089-EX	二進二出
	通信信號	GS8092-EX	一進一出	RS-232輸入	RS-232輸出	5V、6V、9V、12V配電
		GS8092-EX(S)	一進一出		RS-232五線制輸出	5V、6V、9V、12V配電
		GS8095-EX	一進一出		RS-485全雙工輸出	5V、6V、9V、12V配電
		GS8095-EX(S)	一進一出		RS-485半雙工輸出	5V、6V、9V、12V配電
		GS8093-EX	一進一出	RS-485半雙工輸入	RS-485半雙工輸出	5V、6V、9V、12V配電
		GS8096-EX	一進一出		RS-232輸出	5V、6V、9V、12V配電
		GS8093B-EX	一進一出		RS-485半雙工輸出	9V/140mA 配電
		GS8094-EX	一進一出	RS-485全雙工輸入	RS-232輸出	9V/50mA 配電
		GS8193-EX	一進一出		RS-485全雙工輸出	9V/50mA 配電
	頻率量輸入	GS8051-EX	一進一出	二線制、三線制頻率信號輸入	電平、晶體管輸出	12V配電
		GS8053-EX	二進二出
		GS8052-EX	一進一出			24V配電
	電流信號輸入、輸出	GS8039-EX	二進二出	通道1：4~20mA輸入；通道2：4~20mA輸出	通道1：4~20mA輸出；通道2：4~20mA輸入	一路4~20mA輸入；一路4~20mA輸出
	防爆電梯電梯用安全型	GS8511-EX	一進一出	安全開關、觸點開關輸入	安全繼電器輸出	防爆電梯用安全型隔離柵
	振動傳感器	GS8057-EX	一進一出	振動傳感器負電壓發生器輸入	-20V~-0.5V輸出	1:1電壓輸入輸出
		GS8058-EX	一進一出	振動傳感器輸入	-10V~+10V輸出
	頻率信號	GS8055-EX	一進二出	開關，接近開關，頻率脈沖電平，晶體管輸入	4~20mA’報警繼電器輸出	轉速監控‘報警設定及輸出
		GS8355-EX	一進三出

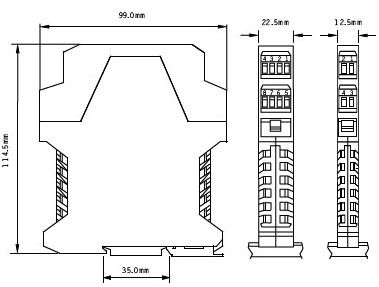

結構及外形圖
　　儀表結構:德國菲尼克斯公司系列塑売結構
　　安裝方式:在安全區場所，DIN35mm標準導軌
　　接線端子：可插拔，藍色端子接危險側信號，綠色端子接安全側信號，可接0.5mm2?2.5mm2多束或單股電纜
　　外形尺寸：114.5mm*99.0mm*22.5mm
　　　　　　　114.5mm*99.0mm*12.5mm
