智能流量

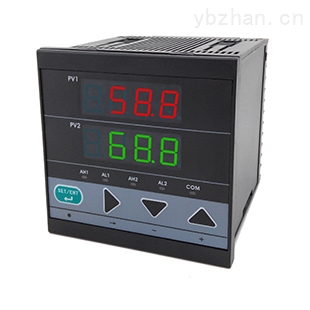

D923系列-香港恒潤智能雙回路數字顯示控制儀

文字：[大][中][小] 手機頁面二維碼

2019/4/29 瀏覽次數：

一鍵分享

HR-R-LED系列數字顯示雙回路控制儀/光柱顯示控制儀采用微處理器進行控制運算。

　　HR-R-LED系列雙回路光柱顯示控制儀集數字儀表與模擬儀表于一體，可對溫度、壓力、液位、速度等測量信號進行數字量顯示控制（高亮度LED數碼顯示）及相對模擬量顯示（光柱顯示），使測量值的顯示更為清晰直觀。

一、主要特點

　　1、 HR-R系列雙回路數字顯示控制儀/光柱顯示控制儀可同時測量顯示兩路輸入信號，并且兩路輸入信號可為不同分度號。

　　2、可分別帶有兩路模擬量變送輸出與繼電器報警輸出，適用于各種測試控制場合。

三、 HR-R-LED系列雙回路數字顯示控制儀型譜表

型號

代碼

說 明

HR-R-

　□　□ □□- □　□　□-□□/□□　□-　□/　□　□ -　□- □

外形特征

橫式顯示儀表

豎式顯示儀表

外形尺寸

96×48mm（橫） 48×96mm（豎）

72×72mm

160×80mm（橫） 80×160mm（豎）

96×96mm

控制作用

測量顯示

三位式控制

通訊方式

□

參見"通訊方式"

*路輸出方式

□

參見"輸出方式"

第二路輸出方式

□

參見"變送輸出方式"

*路輸入類型

□□

參見"輸入類型"

第二路輸入類型

□□

參見"輸入類型"

*路*報警方式

無報警（可省略）

位式上限控制/報警

位式下限控制/報警

*路第二報警方式

無報警（可省略）

位式上限控制/報警

位式下限控制/報警

第二路*報警方式

無報警（可省略）

位式上限控制/報警

位式下限控制/報警

第二路第二報警方式

無報警（可省略）

位式上限控制/報警

位式下限控制/報警

饋電輸出

DC24V饋電輸出

2路DC24V饋電輸出

供電方式

DC24V供電

AC90～265V供電（開關電源）

AC220V供電（線性電源，可省略）

四、 HR-R-LED系列光柱測量顯示控制儀型譜表

型號

代碼

說 明

HR-R -

T □　□□-　□　 □　□-□□/□□　□-　□/ □ □- □-　□ 　□

外形尺寸

160×80mm（橫） 80×160mm（豎）

控制作用

測量顯示

三位式控制

通訊方式

□

參見"通訊方式"

*路輸出方式

□

參見"變送輸出方式"

第二路輸出方式

□

參見"變送輸出方式"

*路輸入類型

□□

參見"輸入類型"

第二路輸入類型

□□

參見"輸入類型"

*路*報警方式

無報警（可省略）

位式上限控制/報警

位式下限控制/報警

*路第二報警方式

無報警（可省略）

位式上限控制/報警

位式下限控制/報警

第二路*報警方式

無報警（可省略）

位式上限控制/報警

位式下限控制/報警

第二路第二報警方式

無報警（可省略）

位式上限控制/報警

位式下限控制/報警

饋電輸出

DC24V饋電輸出

2路DC24V饋電輸出

供電方式

DC24V供電

AC90～265V供電（開關電源）

AC220V供電（線性電源，可省略）

外形特征

橫式顯示儀表

豎式顯示儀表

★ 輸入類型

代碼	輸入類型	測 量范圍	代碼	輸入類型	測 量范圍	代碼	輸入類型	測 量范圍
01	B	400～1800 ℃	09	Pt100.1	-99.9～199.9℃	17	30～350Ω	-1999～99999 d
02	S	0 ～1600 ℃	10	Cu50	-50.0～150.0 ℃	18	特殊規 格	用戶特定
03	K	0 ～1300 ℃	11	Cu100	-50.0～150.0 ℃	19	4～20 mA開方	-1999～99999 d
04	E	0 ～1000 ℃	12	4～20 mA	-1999～99999 d	20	0～10mA開方	-1999～99999 d
05	T	-200～400 ℃	13	0～10 mA	-1999～99999 d	21	1～ 5 V開方	-1999～99999 d
06	J	0 ～1200 ℃	14	1～5 V	-1999～99999 d	22	0～5 V開方	-1999～99999 d
07	Wre	0 ～2300 ℃	15	0～5 V	-1999～99999 d	23	可切換輸入	詳見下表
08	Pt100	-200～650 ℃	16	0～20 mA	-1999～99999 d	24	頻率輸入	0～5kHz

★ 全切換輸入只需設定儀表二級參數，即可切換輸入多種分度號，可輸入分度號如下：

代碼	輸入類型	代碼	輸入類型	代碼	輸入類型	代碼	輸入類型	代碼	輸入類型
01	B	05	T	09	Pt100.1	14	1～5 V	18	1～ 5V開方
02	S	06	J	10	Cu50	15	0～5 V	19	0～5V開方
03	K	07	WRe	12	4～20 mA	16	4～20 mA開方
04	E	08	Pt100	13	0～10 mA	17	0～10mA開方

★ 變送輸出方式

選型代碼	0	2	3	4	5	8
輸出方式	無輸出	4～20mA	0～10mA	1～5V	0～5V	特殊規格

★ 通訊方式

選型代碼	0	2	4	8	9
通訊方式	無通訊	RS-232	RS-422	RS-485	特殊規格

★ 同種分度號，選型代碼和儀表編程代碼不同，在儀表設定時請注意。

★ 注：D423只能做兩個報警，即每路各一個報警。

★ 型號舉例：

HR-R-D823-212－10/09-HL/HL-P-W

　　測量顯示，通訊方式為RS232，*路輸出方式為繼電器輸出，第二路輸出方式為4～20mA，*路輸入類型為CU50，第二路輸入類型為Pt100.1，*路*報警為上限報警，*路第二報警為下限報警，第二路*報警為上限報警，第二路第二報警為下限報警，DC24饋電輸出，供電方式DC24V。
