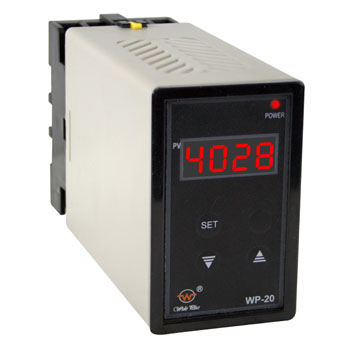

WP201/202系列隔離轉換模塊

文字：[大][中][小] 手機頁面二維碼

2019/4/29 瀏覽次數：

一鍵分享

WP201/202系列隔離轉換模塊采用小型導軌式結構表面封裝工藝,大大提高模塊的抗干擾能力，能將溫度、壓力、流量、位移、標準電壓、標準電流等模擬信號轉換成與之相隔離的標準電壓或電流信號輸出，可廣泛用于冶金、化工、石化、造紙、印染、釀造、煙草、航天基地等領域?？芍庇^顯示測量值，可對參數進行修改，便于現場調試與操作。兩路變送輸出相互隔離并具有電流、電壓輸出的選擇功能，也可針對不同范圍分別變送輸出，滿足現場多樣化需求。

二、型譜表：

型號										說明
WP-20	□	□□	□	□	□	-□□	□	□	□
輸入通道	1									單路輸入
輸入通道	2									雙路輸入
輸入類型		TC								智能熱電偶溫度隔離變送
		TR								智能熱電阻溫度隔離變送
		IC								智能電流/電壓轉換模塊
		DL								智能配電器（雙路輸入無此功能）
		TI								其它類型轉換模塊
*路輸出方式			1							*路輸出為（1～5）V
			2							*路輸出為（4～20）mA
			3							*路輸出為（0～5）V
			4							*路輸出為（0～10）mA
			5							*路輸出為特殊規格變送輸出
第二路輸出方式				0						無第二路輸出
				1						第二路輸出為（1～5）V
				2						第二路輸出為（4～20）mA
				3						第二路輸出為（0～5）V
				4						第二路輸出為（0～10）mA
				5						第二路輸出為特殊規格輸出
第三路輸出方式					0					無第三路輸出
					1					第三路輸出為繼電器
					2					第三路輸出為SCR
					3					第三路輸出為SSR
					4					第三路輸出為RS-485通訊接口
PV輸入代碼						□				參見輸入類型表
SV輸入代碼							□			參見輸入類型表（單路輸入無此代碼）
供電方式								T		AC90～265V開關電源供電（可省略）
供電方式								W		DC24V供電
輸出量程范圍										輸出量程范圍

選型舉例：

WP-201TC224-03 （0～1300℃）,用戶需單路輸入的熱電偶溫度隔離變送模塊，兩路輸出均為4~20mA，帶485通訊，輸入類型為K型熱電偶，輸出量程范圍為0~1300℃。

WP-202TC220-0303 （0～1300℃）,用戶需雙路輸入的熱電偶溫度隔離變送模塊，兩路輸出均為4~20mA，輸入類型為K型熱電偶，輸出量程范圍為0~1300℃。

三、輸入代碼：

代碼	輸入類型	測量范圍	代碼	輸入類型	測量范圍	代碼	輸入類型	測量范圍
01	B	400～1800℃	09	Pt100.1	-99.9～320.0℃	17	（30～350）Ω	-1999～9999d
02	S	0～1600℃	10	Cu50	-50.0～150.0℃	18	特殊規格	特定（注1）
03	K	0～1300℃	11	（0～20）mV	-1999～9999d	19	（4～20）mA開方	-1999～9999d
04	E	0～1000℃	12	（4～20）mA	-1999～9999d	20	（0～10）mA開方	-1999～9999d
05	T	0～320.0℃	13	（0～10）mA	-1999～9999d	21	（1～5）V開方	-1999～9999d
06	J	0～1200℃	14	（1～5）V	-1999～9999d	22	（0～5）V開方	-1999～9999d
07	WRe3-25	0～2300℃	15	（0～5）V	-1999～9999d	23	可切換輸入	注2（不含17代碼輸入）
08	Pt100	-200～650℃	16	（0～20）mA	-1999～9999d			注2（不含17代碼輸入）

●注1:特殊型號或要求,請訂貨時說明輸入信號類型或參考標準。

●注2:可切換輸入只需設定儀表二級參數，可切換以下輸入分度號。
