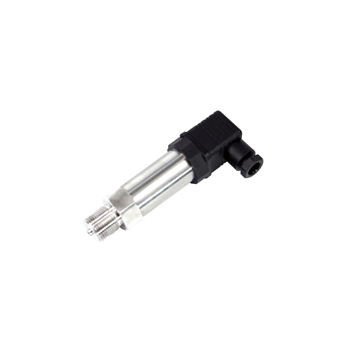

產品概述

WIDEPLUS-8系列精小型壓力變送器以其優(yōu)良的可靠性，廣泛的適用性,產品的靈活性和多樣性，廣泛應用于航空、航天、石油、化工、冶金、電力、水利等工業(yè)過程現場壓力測量和控制。

主要特點

·量程覆蓋范圍寬。
·全不銹鋼結構，壓力接口形式多樣，具有齊平膜片、鉭膜片等多種形式。防護等級IP65。
·輸出信號形式多樣，現場可調校，現場可顯示。
·反極性保護和瞬間過電流過壓保護，符合EMI防護要求。
·防爆型產品符合GB3836.4標準的ExiaⅡCT6要求。

工作原理

該產品采用帶不銹鋼隔離膜片的OEM壓力傳感器作為信號測量元件、并經過計算機自動測試，用激光調阻工藝進行了寬溫度范圍的零點和靈敏度溫度補償。放大電路位于不銹鋼殼體內，將傳感器信號轉換為標準輸出信號。整個產品經過了元器件、半成品的嚴格測試及老化篩選，性能穩(wěn)定可靠。
技術參數
測量范圍 -0.1～0—0.01～60MPa
過 載 1.5倍滿量程壓力
壓力類型 表壓或絕壓或密封參考壓力
精 確 度    典型：±0.25%FS； 最大：±0.5%FS（包括非線性、遲滯和重復性）
長期穩(wěn)定性 典型：±0.1%FS； 最大：±0.2%FS
零點溫度漂移 0.03%FS/℃(≤100KPa)； 0.02%FS/℃(＞100KPa)
滿度溫度漂移 0.03%FS/℃(≤100KPa)； 0.02%FS/℃(＞100KPa)
允許溫度 ·正常工作溫度 -20～70℃
·膜片 -20℃～80℃(短時可達130℃)
·貯存溫度 -20℃～80℃
·高低溫型 -65℃～150℃ 10℃～200℃ 10℃～350℃
供電電源 (12.5～36)V DC
輸出信號 (4～20)mA DC
傳輸方式 二線制
外殼防護 電纜線和接插件連接均為IP65
電氣連接 進口防爆插頭座或電纜1.5米
殼 體 不銹鋼 1Cr18Ni9Ti O型圈：氟橡膠、丁腈橡膠
膜 片 不銹鋼 316L

外形結構和安裝尺寸

接插件連接式外形結構和安裝尺寸

接插件外形及排列

電氣連接方式

WIDEPLUS-8系列精小型壓力變送器型譜表

WIDEPLUS-8系列精小型壓力變送器型譜表

WIDEPLUS-8系列精小型壓力變送器標準量程表
