SWP-B系列壁掛式大屏幕數字顯示控制儀

文字：[大][中][小] 手機頁面二維碼

2019/4/29 瀏覽次數：

一鍵分享

SWP-B 壁掛式大屏幕顯示控制儀采用微處理器進行控制運算，可對各種非線性輸入信號進行精度較高的線性矯正測量，顯示屏采用高

度亮、大尺寸 LED 數碼管。

　　SWP-B 壁掛式大屏幕顯示控制儀，適用于大車間，遠距離觀測場所，可對溫度、壓力、液位、速度、頻率等測量信號進行數字測量顯

示控制，使測量值更為清晰。

一、儀表外形

型號

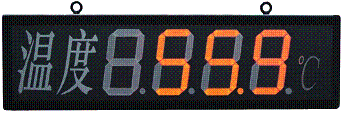

儀表外形

儀表尺寸 :1170 × 290 × 76mm

重量 :6Kg

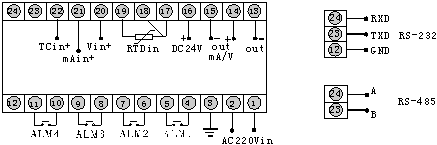

接

線

圖

二、 SWP-B 系列壁掛式大屏幕顯示控制儀

型　號	代碼說明
SWP-B	□ □□- □ □ - □□ - □ □ 　□ 　□	系列壁掛式大屏幕顯示控制儀
外形尺寸	80 40	1170 290mm(8 英寸數碼管 ) 用戶特殊定制
控制作用	1 3 4	測量顯示三位式控制四限控制或四限報警輸出（ P 21 注 2 ）
通訊方式	□	參見“通訊方式”（第 17 頁）
輸出方式	□	參見“控制輸出方式”（第 17 頁）
輸入類型	□□	參見“輸入類型”（下頁）
*報警方　式	N H L	無報警（可省略）上限控制 / 報警（四限控制 / 報警 2H ）（ P 21 注 2 ）下限控制 / 報警（四限控制 / 報警 2L ）（ P 21 注 2 ）
第二報警方　式	N H L	無報警（可省略）上限控制 / 報警（四限控制 / 報警 2H ）（ P 21 注 2 ）下限控制 / 報警（四限控制 / 報警 2L ）（ P 21 注 2 ）
饋電輸出	P	DC24V 饋電輸出
供電方式	W T	DC24V 供電 AC220V 供電
