SWP-LCD-NL智能化防盜型流量/熱能積算記錄儀

文字：[大][中][小] 手機頁面二維碼

2019/4/29 瀏覽次數：

一鍵分享

產品詳細介紹：

SWP-LCD-NL流量熱能積算無紙記錄儀集流量/熱能積算與記錄于一體，具有防盜用功能，是一種智能化的多功能二次儀表，適合對熱水的熱量進行過程監測，總量累積。

一、儀表特點

　　1、豐富的熱量積算軟件

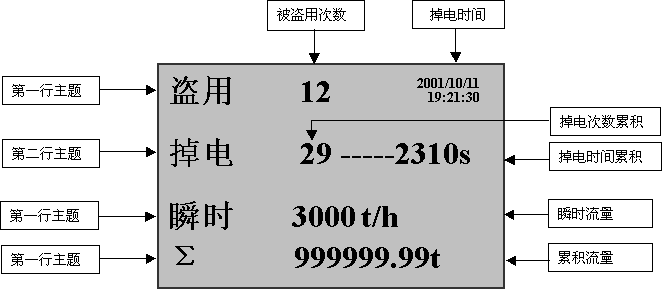

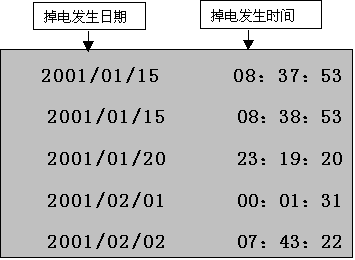

　　2、強化管理的防盜及防掉電記錄功能

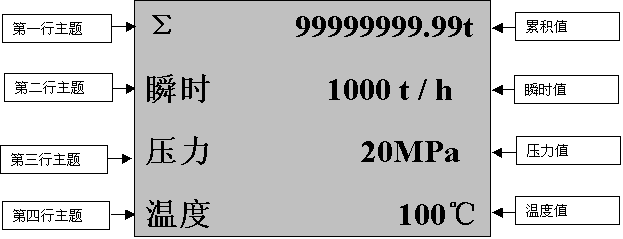

　　3、可接3路被測信號，滿足溫度補償、壓力補償、溫壓全補償?shù)姆e算要求。

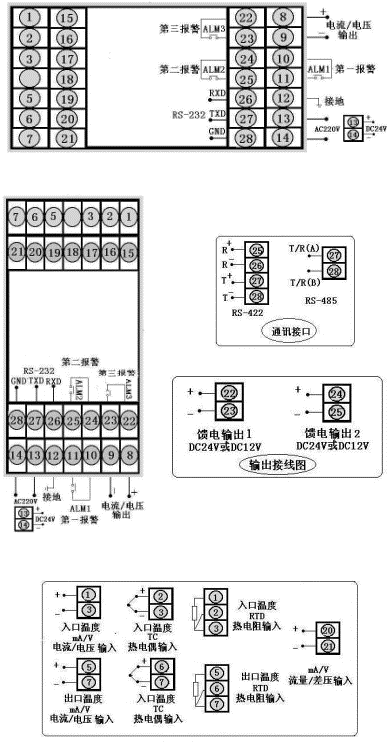

二、儀表外形及接線圖（以下為基本配線，特殊訂貨請參見隨機接線圖）

型號

SWP-LCD-NL系列

接線圖

儀表

外形

儀表尺寸:160×80×140mm
開孔尺寸:152×76mm
重量:400g

儀表尺寸:80×160×140mm
開孔尺寸:76×152mm
重量:400g

三、SWP-LCD-LQ儀表型譜表

型號

代碼

說明

SWP-LCD-N

□□ □□□- □ □　□ -□　□　□ -□　□　□- □□-□- □

新一代大屏幕帶背光液晶顯示儀表

儀表功能

流量積算儀

流量積算記錄儀

外形尺寸

160×80mm（橫）,80×160mm（豎）

補償信號

無補償輸入

帶補償輸入

過熱蒸汽帶溫壓補償輸入

飽和蒸汽帶溫壓補償輸入

用戶特定曲線補償輸入

通訊方式

□

參見"通訊方式"

變送輸出

□

參見"輸出方式"

流量輸入類型

□

參見"輸入類型"

壓力輸入類型

□

參見"輸入類型"

溫度輸入類型

□

參見"輸入類型"

*報警方式

□

參見"報警方式"

第二報警方式

□

參見"報警方式"

第三報警方式

□

參見"報警方式"

饋電輸出

DC24V饋電輸出

2路DC24V饋電輸出

供電方式

DC24V供電

AC90～265V供電（開關電源）

AC220V供電（線性電源，可省略）

外形特征

豎式顯示儀表

橫式顯示儀表

★ 輸入類型

代碼	輸入類型	測 量范圍	代碼	輸入類型	測 量范圍
A	4 ～ 20 mA	-1999～99999 d	S	S	0 ～1600 ℃
B	0 ～ 10 mA	-1999～99999 d	T	T	-200～400 ℃
C	1 ～ 5 V	-1999～99999 d	U	J	0 ～1200 ℃
D	0 ～ 5 V	-1999～99999 d	V	CU50	-50.0～150.0 ℃
M	0 ～ 20 mA	-1999～99999 d	W	PT100.1	-99.9～199.9℃
H	4～20 mA開方	-1999～99999 d	G	PT100	-200～650 ℃
I	0～10mA開方	-1999～99999 d	O	脈沖－集電極開路	0～5KHz
J	1～ 5 V開方	-1999～99999 d	E	E	0～1000 ℃
Q	0 ～ 20 mA開方	-1999～99999 d	K	K	0～1300 ℃
F	脈沖	0～5KHz	R	用戶特定	-1999～99999 d
L	B	400～1800 ℃	N	無補償輸入

★ 報警方式

選型代碼	N	H	L
報警方式	無位式控制或報警（可省略）	位式上限控制或上限報警	位式下限控制或下限報警

★ 通訊方式

選型代碼	0	2	4	8	9
通訊方式	無通訊	RS-232	RS-422	RS-485	特殊規格

★ 輸出方式

選型代碼	0	2	3	4	5
輸出方式	無輸出	4～20mA輸出	0～10mA輸出	1～5V輸出	0～5V輸出

★ 型號舉例：

SWP-LCD-NL801-21-A-HL-P-W-S

流量積算儀，無補償輸入，通訊方式為RS-232，輸出方式為繼電器輸入，流量輸入類型為4 ～ 20 mA，*報警為上限報警，第二報警為下限報警，DC24V饋電輸出，DC24V供電，豎表。

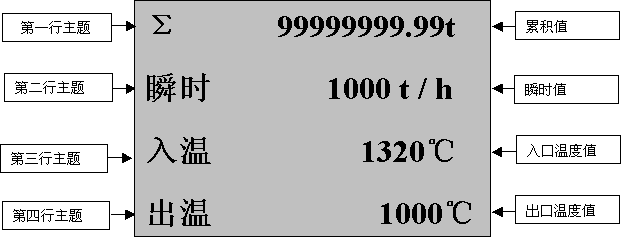

　　3、可接3路被測信號，滿足溫度補償、壓力定值補償、溫壓全補償?shù)姆e算要求。

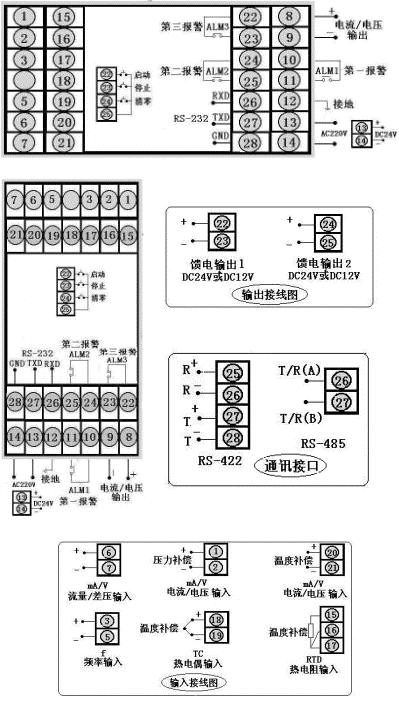

二、儀表外形及接線圖（以下為基本配線，特殊訂貨請參考隨機接線圖）

型號

SWP-LCD-NLQ系列

接線圖

儀表

外形

儀表尺寸:160×80×140mm
開孔尺寸:152×76mm
重量:400g

儀表

外形

儀表尺寸:80×160×140mm
開孔尺寸:76×152mm
重量:400g

三、SWP-LCD-LQ儀表型譜表

型號

代　　　　碼

說　　　明

SWP -LCD-N

□□□　□ □□-□ □- □ □ □- □ □　□-□□-□- □

新一代大屏幕帶背光液晶顯示儀表

儀表功能

不記錄

LQR

記錄

外形尺寸

160×80mm（橫）80×160mm（豎）

補償信號

單路熱量表

通訊方式

□

參見"通訊方式"

變送輸出

□

參見"輸出方式"

流量輸入類型

□

參見"輸入類型"

入口輸入類型

□

參見"輸入類型"

出口輸入類型

□

參見"輸入類型"

*報警方式

□

參見"報警方式"

第二報警方式

□

參見"報警方式"

第三報警方式

□

參見"報警方式"

饋電輸出

DC24V饋電輸出

2路DC24V饋電輸出

供電方式

DC24V供電

AC220V供電

外形特征

豎式顯示儀表

橫式顯示儀表

★ 輸入類型

代碼	輸入類型	測 量范圍	代碼	輸入類型	測 量范圍
A	4 ～ 20 mA	-1999～99999 d	S	S	0 ～1600 ℃
B	0 ～ 10 mA	-1999～99999 d	T	T	-200～400 ℃
C	1 ～ 5 V	-1999～99999 d	U	J	0 ～1200 ℃
D	0 ～ 5 V	-1999～99999 d	V	CU50	-50.0～150.0 ℃
M	0 ～ 20 mA	-1999～99999 d	W	PT100.1	-99.9～199.9℃
H	4～20 mA開方	-1999～99999 d	G	PT100	-200～650 ℃
I	0～10mA開方	-1999～99999 d	O	脈沖－集電極開路	0～5KHz
J	1～ 5 V開方	-1999～99999 d	E	E	0～1000 ℃
Q	0 ～ 20 mA開方	-1999～99999 d	K	K	0～1300 ℃
F	脈沖	0～5KHz	R	用戶特定	-1999～99999 d
L	B	400～1800 ℃	N	無補償輸入

★ 報警方式

選型代碼	N	H	L
報警方式	無位式控制或報警（可省略）	位式上限控制或上限報警	位式下限控制或下限報警

★ 通訊方式

選型代碼	0	2	4	8	9
通訊方式	無通訊	RS-232	RS-422	RS-485	特殊規格

★ 輸出方式

選型代碼	0	2	3	4	5
輸出方式	無輸出	4～20mA	0～10mA	1～5V	0～5V

★ 型號舉例：

①SWP-LCD-NLQ812-21-AAA-HL-P-W-S

　　不記錄，單路熱量表，通訊方式為RS-232，輸出方式為繼電器輸出，差壓輸入類型為4～20 mA，入口輸入類型4～20 mA，出口輸入類型4～20 mA，*報警為上限報警，第二報警為下限報警，DC24V饋電輸出，DC24V供電,豎表。

②SWP-LCD-NLQR812-81-ABC-LH-P

　　帶記錄，單路熱量表，通訊方式為RS-485，輸出方式為繼電器輸出，流量輸入類型為4～20 mA，入口輸入類型0～10 mA，出口輸入類型1～5V，*報警為下限報警，第二報警為上限報警，AC220V供電，橫表。
