★HXWP-LED系列數字顯示控制儀型譜表

型號	代碼										說明

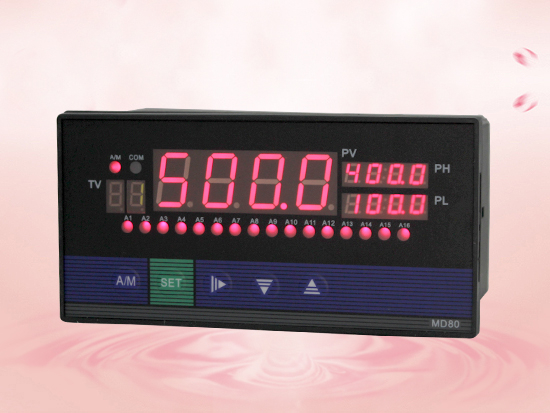

HXWP-M	□	□	□□	-□	□	-□□	-□	□	-□	-□	智能多路巡檢控制儀
外形特征	D S										橫式顯示儀表豎式顯示儀表
外形尺寸	8										160×80mm（橫式）,80×160mm（豎式）
控制作用	□□										參見 “控制作用”
通訊方式	□										參見 “通訊方式”
輸出方式	□										參見 “控制輸出方式”
輸入類型	□□										參見 “輸入類型”*1
第一報警方式	□										參見 “報警方式”
第二報警方式	□										參見 “報警方式”
報警記憶	K										帶報警記憶功能*2 不帶報警記憶功能
供電方式	W T										DC24V供電 AC85-260V供電（開關電源） AC220V供電(線性電源, 可省略)

★特殊型號或要求的，請?zhí)峁┓侄忍柣騾⒖紭?biāo)準，定貨時說明。

★控制作用：

代碼

控制作用

八路巡檢

測量顯示

八路巡檢統一

控制/報警輸出

八路巡檢分別

控制/報警輸出

十六路巡檢

測量顯示

十六路巡檢統一

控制/報警輸出

★ 輸入類型選型代碼：

★報警方式：

代碼	N	H	L
報警方式	無位式控制或報警（可省略）	位式上限控制或上限報警	位式下限控制或下限報警

*1：儀表一般為輸入同一類型信號，如需各通道輸入不同的信號，請在訂貨時詳細注明各通道的輸入信號類型。

*2：統一控制/報警輸出：即儀表所有通道共用一個（或兩個）報警輸出繼電器。

*型號舉例：1:HXWP-MD807-21-08-HL-W

八路巡檢統一控制/報警輸出，通訊方式為RS232，輸出方式為繼電器輸出，輸入類型為Pt100,第一報警為上限報警，第二報警為下限報警，DC24V供電，橫表。

2.HXWP-MS814-81-09-LH-T

十六路巡檢統一控制/報警輸出，通訊方式為RS485，輸出方式為繼電器輸出，輸入類型為Cu50，第一報警為下限報警，第二報警為上限報警，AC90～265V供電，豎表。
