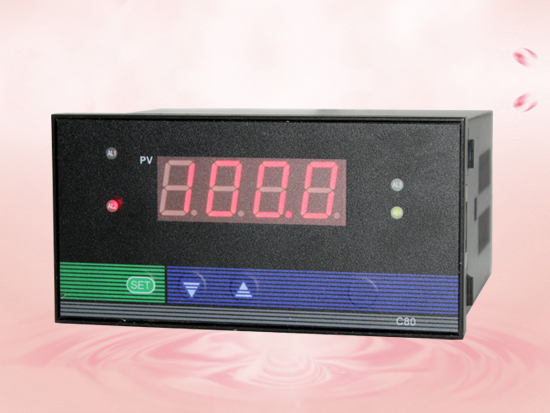

單回路智能數顯表

文字：[大][中][小] 手機頁面二維碼

2019/7/18 瀏覽次數：

一鍵分享

★HXWP-LED系列數字顯示控制儀型譜表

型號	代碼										說明
HXWP-	□	□	□□	□	□	-□	-□	□	-□	□	LED系列數字顯示控制儀
外形特征	C S										橫式顯示儀表（注1) 豎式顯示儀表（注1）
外形尺寸	1 4 7 8 9										48×48mm 96×48mm（橫式），48×96mm（豎式） 72×72mm 160×80mm（橫式）,80×160mm（豎式） 96×96mm
控制作用	01 03 04										測量顯示三位式控制四限控制或四限報警輸出（注2）
通訊方式	□										參見 “通訊方式”
輸出方式	□										參見 “控制輸出方式”
輸入類型	□□										參見 “輸入類型”
第一報警方式	N H L										無報警（可省略）上限控制/報警（四限控制/報警2H）^2 下限控制/報警（四限控制/報警2L）^2
第二報警方式	N H L										無報警（可省略）上限控制/報警（四限控制/報警2H）^2 下限控制/報警（四限控制/報警2L）^2
饋電輸出	P										DC24V饋電輸出
供電方式	W T										DC24V供電 AC85-260V供電（開關電源） AC220V供電（線性電源，可省略）

★HXWP-LED系列光柱測量顯示控制儀型譜表

型號	代碼										說明
HXWP-	T□	□□	-□	□	-□□	-□	□	-□	-□	-□	光柱顯示測量?jī)x
外形尺寸	8										160×80mm（橫式）,80×160mm（豎式）
控制作用	01 03 04										測量顯示三位式控制四限控制或四限報警輸出（注2）
通訊方式	□										參見 “通訊方式”
輸出方式	□										參見 “變送輸出方式”
輸入類型	□□										參見 “輸入類型”
第一報警方式	N H L										無報警（可省略）上限控制/報警（四限控制/報警2H）下限控制/報警（四限控制/報警2L）
第二報警方式	N H L										無報警（可省略）上限控制/報警（四限控制/報警2H）下限控制/報警（四限控制/報警2L）
饋電輸出	P										DC24V饋電輸出
供電方式	W T										DC24V供電 AC85-260V供電（開關電源） AC220V供電（線性電源, 可省略）
供電方式	X										橫式顯示豎式顯示（可省略）

★ 注1：C80系列為0.8英寸LED顯示，C90、S80、C40系列為0.56英寸LED顯示,C10系列為0.32英寸LED顯示。

★ 注2：四限控制或四限報警輸出為四個繼電器控制輸出,用戶可自行修改內部參數以設定要的控制或報警方式.(四限控制/報警僅T.C80、S80和C90系列提供，2H代表兩個上限控制/報警，2L代表兩個限控制/報警) 。

★ 輸入類型：

代碼	輸入類型	測量范圍	代碼	輸入類型	測量范圍	代碼	輸入類型	測量范圍
01	B	400~1800℃	09	Pt100.1	-199.9~320.0℃	17	30~350Ω	-1999~99999 d
02	S	0~1600℃	10	Cu50	-50.0~150.0℃	18	特殊規格	用戶待定
03	K	0~1300℃	11	Cu100	-50.0~150.0℃	19	4~20mA開方	-1999~99999 d
04	E	0~1000℃	12	4~20mA	-1999~99999 d	20	0~10mA開方	-1999~99999 d
05	T	199.9~320.0℃	13	0~10mA	-1999~99999 d	21	1~5V開方	-1999~99999 d
06	J	0~1200℃	14	1~5V	-1999~99999 d	22	0~5V開方	-1999~99999 d
07	WRe3~25	0~1200℃	15	0~5V	-1999~99999 d	23	全可切換輸入	詳見下表
08	Pt100	-200~650℃	16	0~20mA	-1999~99999 d	24	頻率輸入	0~5kHz

★ 注：切換輸入只需設定儀表二級參數，詳細情況見“使用說明書”，可切換輸入類型如下：

代碼	輸入類型	序號	輸入類型	代碼	輸入類型	序號	輸入類型	序號	輸入類型
01	B	05	T	09	Pt100.1	14	1~5V	18	1~5V開方
02	S	06	J	10	Cu50	15	0~5V	19	0~5V開方
03	K	07	WRe3~25	12	4~20mA	16	4~20mA開方
04	E	08	Pt100	13	0~10mA	17	0~10mA開方

★注：同種分度號，選型代碼和儀表編程代碼不同，在儀表設定時請注意。

★注3：C70、C10無頻率信號輸入。出廠默認開關電源。

★型號舉例：HXWP-C803-21-08-HL-T 測量顯示控制儀，通訊方式為RSS232，輸出方式為繼電器輸出，輸入類型為PT100，第一報警為上限報警，

第二報警為下限報警，AC90~260V供電，橫式。
