工業熱電阻系列

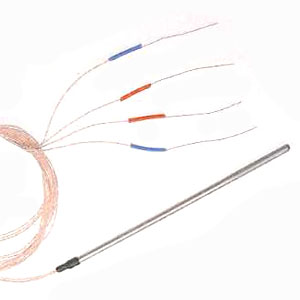

雙支熱電阻就是把兩支熱電阻構成一組熱電阻，并安裝在外保護管內，測量同一點的溫度。有雙組輸出，可以接兩個溫控器。一個保護管內有一只還是兩只電阻體芯子，一般關鍵測溫點、容易損壞的測溫點、聯鎖控制用的測溫點采用雙只。這樣既可以保證測溫的準確性，又可以防止一支損壞之后還要重新拆卸，帶來的麻煩。
技術要求
雙支熱電阻是由HSLW熱電阻組成，其中可以分為四線制和六線制，四線制和六線制的區別就是六線制的每一支上面有一根溫度補償線，以便提高測量的準確性。分度號：PT100，PT1000 測溫范圍：-100~300℃ 精度：0.2%FS 安裝要求：可以是螺紋固定，也可以壓簧固定。
應用好處
雙支熱電阻好處就是：1.同一位置可以取兩個測量點。2.一支備用，檢修方便。3.兩支可以比較來判斷溫度測量是否正確。其實雙支熱電阻特別的地方，在于將多點溫度計放入一個套管內，測多點溫度的時候，需要選用多支熱電阻或熱電偶，其插入長度可以根據所測的多點溫度的位置來選擇。同時，雙支熱電阻還可以用來做冗余或備用，一種是2支熱電阻中的一個信號送給DCS，用來顯示或控制，另一個信號送給SIS 或ESD 用來連鎖。
|
熱電阻類別
|
產品型號
|
分度號
|
測量范圍℃
|
保護管材料
|
規格
|
熱響應時間T0.5S
|
|
|
總長 Lmm
|
置深 lmm
|
||||||
|
單支鉑熱電阻
|
WZP-269
|
PT100（BA1， BA2）*
|
-200~300
|
不銹鋼1Cr18ni9Ti
|
160 185 235 255 265 285 305 335 355
|
75 100 150 170 180 200 220 250 270
|
<30
|
|
雙支鉑熱電阻
|
WZP2-269
|
<45
|
|||||
|
銅熱電阻
|
WZC-269
|
CU50 （G）*
|
-50~100
|
<120
|
|||
|
單支鉑熱電阻
|
WZP-260
|
PT10（BA1, BA2）*
|
0~100
|
<30
|
|||
|
雙支鉑熱電阻
|
WZP2-260
|
PT10（BA1, BA2）*
|
0~100
|
<45
|
|||
|
單支鉑熱電阻
|
WZP-270
|
PT100 （BA1）*
|
-200~420
|
95 105 130 155 205
|
40 50 75 100 150
|
<15
|
|
|
銅熱電阻
|
WZC-270
|
CU50 （G）*
|
-50~150
|
<45
|
|||
|
單支鉑熱電阻
|
WZP-280
|
PT100（BA1， BA2）*
|
-200~300
|
175 200 250 300 350
|
75 100 150 200 250
|
<30
|
|
|
表面鉑熱電阻
|
WZPM-267
|
PT100（BA1， BA2）*
|
-50~150
|
75 100 150 200-350
|
35 60 110 160-310
|
<30
|
|
