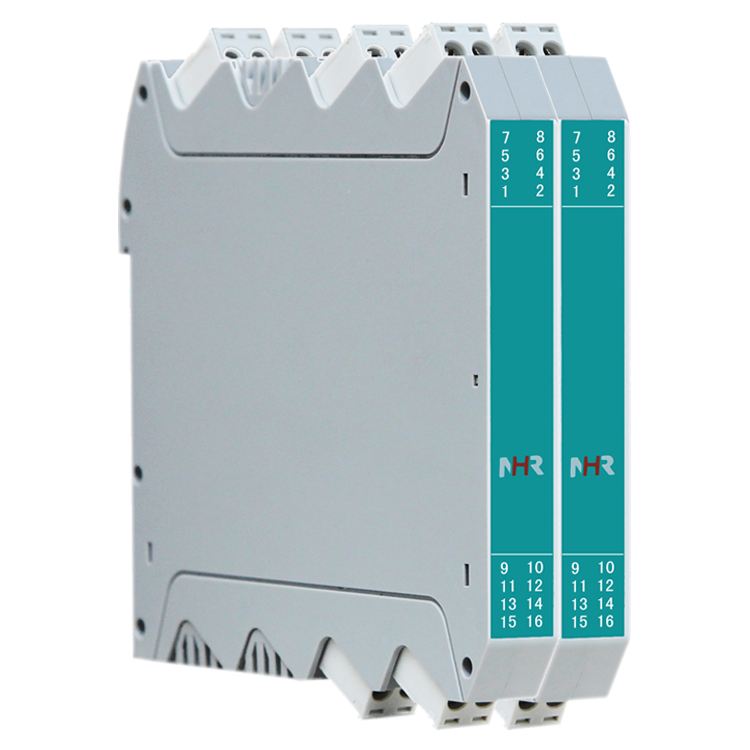

 概述
|
|
將現場的熱電阻或熱電偶信號經過隔離放大處理，轉換為與溫度成線性的直流信號輸出至控制系統，用作熱電偶溫度變送時，具有冷端溫度自動補償功能。可以與單元組合儀表及DCS、PLC等系統配套使用，給予現場儀表信號隔離、信號轉換、信號分配、信號處理等，從而提高工業生產過程自動控制系統的抗干擾能力，保證系統的穩定性和可靠性?？蓭э@示單元，通過輕觸按鍵設置每個通道的參數及每個通道之間的切換。
|
|
接線圖
|
|
|
結構外型圖
|
|
|
|
技術參數
|
|
輸入
|
|
輸入信號
|
熱電阻、熱電偶信號(用戶可根據需求任意設置輸入類型)
|
|
輸出
|
|
輸出信號
|
4-20mA、0-10mA、0-20mA、1-5V、0-5V
|
|
輸出負載
|
4-20mA、0-10mA、0-20mA 負載電阻RL≤500Ω；1-5V、0-5V負載電阻RL≥250KΩ
|
|
RS485通訊
|
MODBUS-RTU協議，RS485傳輸距離≤1000米；信號傳輸率≤19.2kbps
|
|
電源
|
|
電源
|
DC/AC20-260V (50/60Hz)
|
|
功耗
|
一進一出功耗：≤1W；一進二出、二進二出功耗：≤1.4W
|
|
其它參數
|
絕緣電阻
(輸入/輸出/電源之間)
|
≥100MΩ（500VDC時）
|
絕緣強度
(輸入/輸出/電源之間)
|
1500Vrms (1 min，無火花)
|
|
工作溫度
|
-10～50℃(無凝露、無結冰)
|
|
相對濕度
|
25%～85%RH
|
|
保存溫度
|
-10～60℃(無凝露、無結冰)
|
|
溫度漂移
|
0.0075%FS/℃
|
|
安裝方式
|
35mmDIN導軌安裝
|
|
安裝尺寸
|
17.5*111.4*121.2mm(寬*高*深)
|
|
最小分辨度
|
0.1℃
|
|
內部冷端補償溫度范圍
|
-10～50℃
|
|
冷端補償精度
|
±1℃
|
|
響應時間
|
50ms達到最終值的90%
|
|
重量
|
約140克
|
|
電磁兼容性
|
符合GB/T18268工業設備應用要求（IEC 61326-1）
|
|
適用現場設備
|
熱電阻、熱電偶傳感器
|
|
 輸入類型與傳輸精度
|
|
型號
|
類型
|
測量范圍
|
量程范圍
|
轉換精度
|
|
熱電阻
(RTD)
|
Pt100
|
-199.9～650.0℃
|
≤100℃
|
0.2%
|
|
>100℃
|
0.1%
|
|
Cu50
|
-50.0～150.0℃
|
≤100℃
|
0.2%
|
|
>100℃
|
0.1%
|
|
Cu53
|
-50.0～150.0℃
|
≤100℃
|
0.2%
|
|
>100℃
|
0.1%
|
|
Cu100
|
-50.0～150.0℃
|
≤100℃
|
0.2%
|
|
>100℃
|
0.1%
|
|
BA1
|
-199.9～600.0℃
|
≤100℃
|
0.2%
|
|
>100℃
|
0.1%
|
|
BA2
|
-199.9～600.0℃
|
≤100℃
|
0.2%
|
|
>100℃
|
0.1%
|
|
熱電偶
(TC)
|
B
|
400～1800℃
|
≤300℃
|
0.2%
|
|
>300℃
|
0.1%
|
|
E
|
0～1000℃
|
≤300℃
|
0.2%
|
|
>300℃
|
0.1%
|
|
J
|
0～1200℃
|
≤300℃
|
0.2%
|
|
>300℃
|
0.1%
|
|
K
|
0～1300℃
|
≤300℃
|
0.2%
|
|
>300℃
|
0.1%
|
|
N
|
0～1300℃
|
≤500℃
|
0.2%
|
|
>500℃
|
0.1%
|
|
R
|
0～1600℃
|
≤500℃
|
0.2%
|
|
>500℃
|
0.1%
|
|
S
|
0～1600℃
|
≤500℃
|
0.2%
|
|
>500℃
|
0.1%
|
|
T
|
-199.9～400.0℃
|
≤500℃
|
0.2%
|
|
>500℃
|
0.1%
|
|
F2
|
700～2000℃
|
≤500℃
|
0.2%
|
|
>500℃
|
0.1%
|
|
Wre3-25
|
0～2300℃
|
≤500℃
|
0.2%
|
|
>500℃
|
0.1%
|
|
Wre5-26
|
0～2300℃
|
≤500℃
|
0.2%
|
|
>500℃
|
0.1%
|
|
|
說明：
1．以上精度數據是在環境溫度20℃±2℃的條件下測試所得。
2．輸出精度“%”是相對于設定的量程范圍。
3．熱電偶測量時還需要加上冷端補償誤差，內部冷端補償誤差≤±1℃。
|
|
儀表選型
|
|
|
|
備注：
1、本產品均是通過顯示單元進行參數的設置及查看，用戶訂貨時請注意，如需設置或查看參數，請選擇帶顯示單元的儀表。
2、當輸出Ⅰ選擇RS485通訊時，無輸出Ⅱ功能。
型號舉例：NHR-X32-X-02/02-D1/X--A(K/0～1300℃)
導軌式智能溫度變送器，不帶顯示，雙路輸入信號為Ｋ偶，帶RS485通訊功能，供電電源為DC/AC20～260Ｖ，Ｋ偶的輸入量程范圍為0～1300℃。
|
單通道、雙通道。
