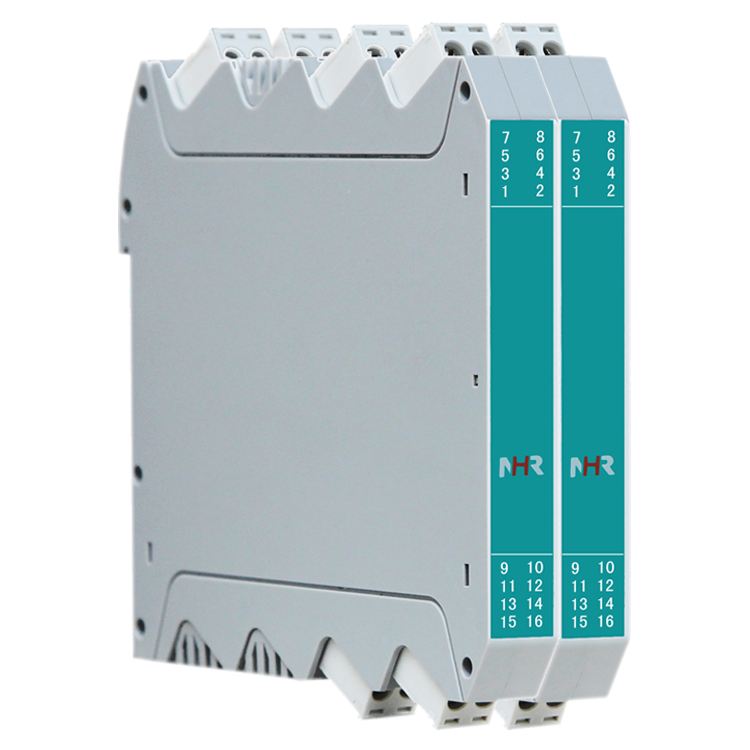

NHR-X31系列導軌式智能隔離器

文字：[大][中][小] 手機頁面二維碼

2019/7/2 瀏覽次數：

一鍵分享

單通道、雙通道。
可測量16種直流電壓(毫伏)/電流信號，用戶可根據需求任意設置輸入類型。
模擬量、RS485輸出。
輸入/輸出/電源磁隔離。
傳輸精度(20℃)：0.1%FS。
響應時間50ms達到最終值的90%。
寬電源（AC/DC20-260V）供電。

全智能，數字化，可編程。

插拔式端子，便于安裝、維護。

標準的35mmDIN導軌卡式安裝。
可編程高清顯示單元，可實現PV(測量值)和SV(輸出值)同屏顯示，顯示內容可根據菜單設置，多種組合,便于現場調試、維護及排除設備故障。

概述

將現場的直流電壓或電流信號經過隔離傳送，轉換成所需的信號給其它儀表。可以與單元組合儀表及DCS、PLC等系統配套使用，給予現場儀表信號隔離、信號轉換、信號分配、信號處理等，從而提高工業生產過程自動控制系統的抗干擾能力，保證系統的穩定性和可靠性?？蓭э@示單元，通過輕觸按鍵設置每個通道的參數及每個通道之間的切換。

接線圖

結構外型圖


技術參數

輸入
輸入信號	直流電壓、電流信號(用戶可根據需求任意設置輸入類型)
輸入阻抗	電流阻抗≤50Ω，電壓阻抗≥250KΩ
量大輸入電流/電壓	≤30mA/≤10.5V
輸出
輸出信號	4-20mA、0-10mA、0-20mA、1-5V、0-5V
輸出負載	4-20mA、0-10mA、0-20mA 負載電阻RL≤500Ω；1-5V、0-5V負載電阻RL≥250KΩ
RS485通訊	MODBUS-RTU協議，RS485傳輸距離≤1000米；信號傳輸率≤19.2kbps
電源
電源	DC/AC20-260V (50/60Hz)
功耗	一進一出功耗：≤1W；一進二出、二進二出功耗：≤1.4W
其它參數
絕緣電阻 (輸入/輸出/電源之間)	≥100MΩ（500VDC時）
絕緣強度 (輸入/輸出/電源之間)	1500Vrms (1 min，無火花)
工作溫度	-10～50℃(無凝露、無結冰)
相對濕度	25%～85%RH
保存溫度	-10～60℃(無凝露、無結冰)
溫度漂移	0.0075%FS/℃
安裝方式	35mmDIN導軌安裝
安裝尺寸	17.5111.4121.2mm(寬高深)
傳輸精度（20℃）	0.1%FS
響應時間	50ms達到最終值的90%
重量	約140克
電磁兼容性	符合GB/T18268工業設備應用要求（IEC 61326-1）
適用現場設備	直流電壓/電流源

儀表選型

備注：
1、本產品均是通過顯示單元進行參數的設置及查看，用戶訂貨時請注意，如需設置或查看參數，請選擇帶顯示單元的儀表。
2、當輸出Ⅰ選擇RS485通訊時，無輸出Ⅱ功能。
型號舉例：NHR-X31-Y-27/27-0/0-X-A
導軌式智能隔離器，帶顯示單元，雙路輸入信號為4～20mA，雙路輸出信號為4～20mA，供電電源DC/AC20～260Ｖ。
