NHR-7620/7620R系列液晶液位<=>容積顯示記錄儀

文字：[大][中][小] 手機頁面二維碼

2019/7/2 瀏覽次數：

一鍵分享

NHR-7620/7620R系列液晶液位<=>容積顯示控制儀/記錄儀可對工業現場各類規則、不規則罐體的液位進行采集、顯示并轉換成對應罐體的容積，適用于對各種過程參量進行監測、控制、采集等。
   ★兩路直流電流、電壓信號輸入；0.2級測量精度
   ★通過上位機軟件，用戶可自行對規則或不規則罐體進行數據寫入，從而便捷實現高精度的液位＜＝＞容積顯示控制
   ★具有模擬量變送輸出和繼電器觸點輸出
   ★支持RS485、RS232串行接口，采用標準MODBUS RTU通訊協議
   ★支持RS232C打印功能，具有手動打印、定時打印功能
   ★帶DC24V饋電輸出，為現場變送器配電
   ★帶USB數據轉存功能和SD卡擴展功能
   ★輸入、輸出、電源、通訊相互之間采用光電隔離技術。

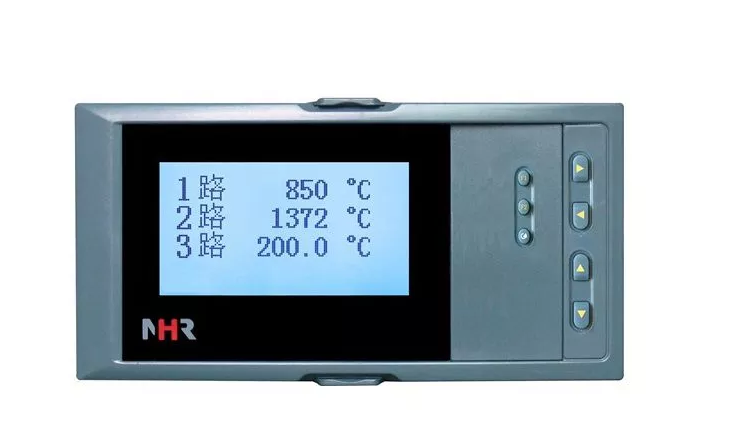

儀表面板


160*80mm(A型)	80*160mm(B型)	96*96mm(C型)
		①顯示面板 ②USB、SD接口 ③確認鍵顯示通道切換鍵時標切換 ④光標下移鍵 ⑤光標上移鍵 ⑥光標左移鍵 ⑦光標右移鍵

簡易畫面指示

接線圖

注1：接線圖中在同一組端子標有不同功能的，只能選擇其中一種功能。如RS485和RS232在同一組接線端子上，只能選擇一種。
注2：橫豎式儀表后蓋接線端子的方向不一樣，見示意圖1。


儀表選型

NHR-762 □-□-□-□-□液晶液位<=>容積顯示控制儀
① ② ③ ④ ⑤

NHR-762 □R-□-□-□-□液晶液位<=>容積顯示記錄儀
① ② ③ ④ ⑤

①輸入通道		③報警輸出（備注1）
代碼	輸入通道	代碼	報警通道(繼電器接點輸出)
1 2	1路輸入 2路輸入	X 1 2 3 4 5 6	無輸出 1限報警 2限報警 3限報警 4限報警 5限報警 6限報警
②規格尺寸
代碼	寬高深
A B C	16080110mm（橫式） 80160110mm（豎式） 9696110mm（方式）
		④供電電源
		代碼	電壓范圍
		A D	AC/DC 100～240V(AC/50-60Hz) DC 12～36V
⑤附加功能(以下功能可全選，用“/”隔開，不選功能可省略)
變送輸出(備注1)		通訊輸出（備注2）
代碼	輸出通道	代碼	通訊接口(通訊協議)
1 2 3 4	1路變送輸出 2路變送輸出 3路變送輸出 4路變送輸出	D1 D2	RS485通訊接口（Modbus RTU） RS232通訊接口（Modbus RTU）
饋電輸出
代碼	饋電輸出（輸出電壓)
1P 2P	1路饋電輸出 2路饋電輸出如“2P（12/24）”表示第一路12V，第二路24V饋電輸出。
適用于帶記錄的儀表
USB轉存功能		擴展功能
代碼	轉存功能	代碼	擴展功能
U	USB卡轉存（U盤）	SD	SD卡擴展(Micro SD卡)

備注：
1、變送輸出與報警輸出可組合，變送輸出+報警輸出≤6。
2、標配的RS232接口是用于容積換算的通訊接口，RS485與RS232C打印接口不能與RS232通訊接口同時選擇；建議客戶下單時提供容積儀的容積與液位的關系式。
3、儀表型號舉例：
   例1：NHR-7621-A-X-A-1/D2(4～20mA輸入，4～20mA輸出)
   含義：液位<=>容積顯示控制儀，160*80*110mm的規格尺寸，無報警輸出，AC100～240V供電，1路變送輸出，RS232通訊。
   例2：NHR-7622R-C-2-A-2/D1/2P/U(兩路4～20mA輸入，兩路4～20mA輸出)
   含義：液位<=>容積顯示控制記錄儀，96*96*110mm的規格尺寸，2限報警輸出，AC100～240V供電，2路變送輸出，RS485通訊，2路饋電輸出，USB轉存功能。

輸入信號類型

信號類型	量程范圍	信號類型	量程范圍	信號類型	量程范圍
0～20mA 0～10mA 4～20mA	-9999～99999 -9999～99999 -9999～99999	0～5V 1～5V 0～10V(不可切換)	-9999～99999 -9999～99999 -9999～99999	0～10mA開方 4～20mA開方 0～5V開方 1～5V開方	-9999～99999 -9999～99999 -9999～99999 -9999～99999

模擬量輸出信號類型(訂貨時請?jiān)谶x型后備注信號類型)

輸出信號類型	4-20mA	1-5V	0-10mA	0-5V	0-20mA	0-10V(特殊定制)
輸出1、2負載電阻RL	RL≤480Ω	RL≥250KΩ	RL≤960KΩ	RL≥250KΩ	RL≤480Ω	RL≥4KΩ
輸出3、4負載電阻RL	RL≤380Ω	RL≥250KΩ	RL≤760KΩ	RL≥250KΩ	RL≤380Ω	RL≥4KΩ
