NHR-5700系列多回路測量顯示控制儀針對現場溫度、壓力、液位、速度等各種信號進行采集、顯示、控制、遠傳、通訊、 打印等處理，構成數字采集系統及控制系統，適用于需要進行多測量點巡回檢測的系統。 |

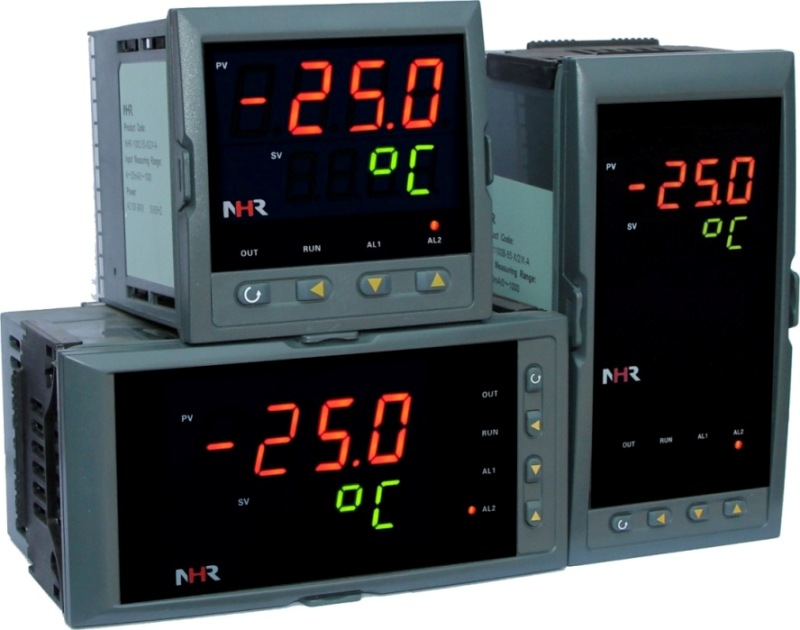

 儀表面板
|
|
|
|
|
| 160*80mm（A型） | 80*160mm（B型） | 96*96mm（C型） |
|
儀表接線圖
|
|
A、B、C型統一報警接線圖
A、B型統一變送接線圖 A、B型分別報警接線圖
A、B型分別變送接線圖
C型分別報警接線圖
C型分別變送接線圖 |
| 注：統一變送輸出的接線端子在1號輸出端子上。 |
|
儀表選型
|
|
NHR-5710□-□-□/□/□/□( )-□-( )八回路 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ NHR-5720□-□-□/□/□/□( )-□-( )十六回路 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ |
| ①規格尺寸 | ②輸入分度號 | ||
| 代碼 | 寬*高*深 | 代碼 | 分度號（測量范圍） |
|
A B C |
160*80*136mm（橫式） 80*160*136mm（豎式） 96*96*136mm（方式） |
00 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 55 56 |
熱電偶B(400～1800℃) 熱電偶S(0～1600℃) 熱電偶K(0～1300℃) 熱電偶E(0～1000℃) 熱電偶T(-200.0～400.0℃) 熱電偶J(0～1200℃) 熱電偶R(0～1600℃) 熱電偶N(0～1300℃) F2(700～2000℃) 熱電偶Wre3-25(0～2300℃) 熱電偶Wre5-26(0～2300℃) 熱電阻CU50(-50.0～150.0℃) 熱電阻CU53(-50.0～150.0℃) 熱電阻CU100(-50.0～150.0℃) 熱電阻PT100(-200.0～650.0℃) 熱電阻BA1(-200.0.0～600.0℃) 熱電阻BA2（-200.0～600.0℃） 線性電阻0～400Ω(-1999～9999) 遠傳電阻0-350Ω (-1999～9999) 遠傳電阻30-350Ω (-1999～9999) 0～20mV (-1999～9999) 0～40mV (-1999～9999) 0～100mV (-1999～9999) -20～20mV (-1999～9999) -100～100mV (-1999～9999) 0～20mA (-1999～9999) 0～10mA (-1999～9999) 4～20mA (-1999～9999) 0～5V (-1999～9999) 1～5V (-1999～9999) -5～5V (-1999～9999) 0～10V (-1999～9999)(不可切換) 0～10mA開方 (-1999～9999) 4～20mA開方 (-1999～9999) 0～5V開方 (-1999～9999) 1～5V開方 (-1999～9999) 全切換（備注1） 特殊規格 |
| ③變送輸出（備注2） | |||
| 代碼 | 輸出類型(輸出方式與負載電阻RL) | ||
|
X 0 1 2 3 4 00 01 02 03 04 8 |
無輸出 4-20mA(統一變送;RL≤380Ω) 1-5V(統一變送;RL≥250KΩ) 0-10mA(統一變送;RL≤760Ω) 0-5V(統一變送;RL≥250KΩ) 0-20mA(統一變送;RL≤380Ω) 4-20mA(分別變送;RL≤380Ω) 1-5V(分別變送;RL≥250KΩ) 0-10mA(分別變送;RL≤760Ω) 0-5V(分別變送;RL≥250KΩ) 0-20mA(分別變送;RL≤380Ω) 特殊規格 |
||
| ④報警輸出（繼電器接點輸出）（備注2） | |||
| 代碼 | 報警通道 | ||
|
X 1 2 |
無輸出 統一報警 分別報警 |
||
| ⑤通訊輸出 | |||
| 代碼 | 通訊接口（通訊協議） | ||
|
X |
無輸出 RS485通訊接口(Modbus RTU) RS232通訊接口(Modbus RTU) RS232C打印接口 |
||
| ⑥饋電輸出 | |||
| 代碼 | 饋電輸出（輸出電壓） | ||
|
X 1P 2P |
無輸出 1路饋電輸出 2路饋電輸出 如“2P（12/24）” 表示第一路12V，第二路24V饋電輸出。 |
||
| ⑦供電電源 | |||
| 代碼 | 電壓范圍 | ||
|
A D |
AC100-240V(50/60Hz) DC 20-29V |
||
| ⑧備注(無可省略) | |||
| 備注： |
|
1、代碼55：全切換是指用戶可根據需求任意設置輸入分度號表格中的信號類型 2、①：因為儀表的分別變送輸出口與分別報警口是共用的，所以可按以下方式選擇： a、統一變送輸出+統一報警輸出 b、分別變送輸出+統一報警輸出 c、分別報警輸出 ②：NHR-5720 十六路輸入儀表不帶分別變送和分別報警功能。 ③：儀表供電電源為D（DC20～29V）時，不帶分別變送和分別報警功能。 ④：NHR-5720C 十六路輸入規格尺寸為96*96mm的儀表無變送輸出，報警輸出只能選擇統一報警。 3、分別報警最多可帶16限報警輸出，分別變送輸出最多可帶8路 4、選型時請根據接線圖來選擇功能，有的功能在同組端子上只能選擇其中一種功能。 5、選型時必須完整，沒有選到的功能項不能省略，必須用“X”補上。 例1：NHR-5710A-27-0/1/X/X-A(統一變送輸出/統一報警輸出) 例2：NHR-5720A-14-X/1/D1/X-A(統一報警輸出) 例3：NHR-5710A-14-X/2/D1/X-A(16限報警輸出) 例4：NHR-5710A-14-00/X/D1/X-A(8路變送輸出) |
