智能液位
|
NHR-5620系列數字顯示容積儀可對工業現場各類規則、不規則罐體的液位進行采集、顯示并轉換成對應罐體的容積，適用于對各種過程參量進行監測、控制、采集等。 |

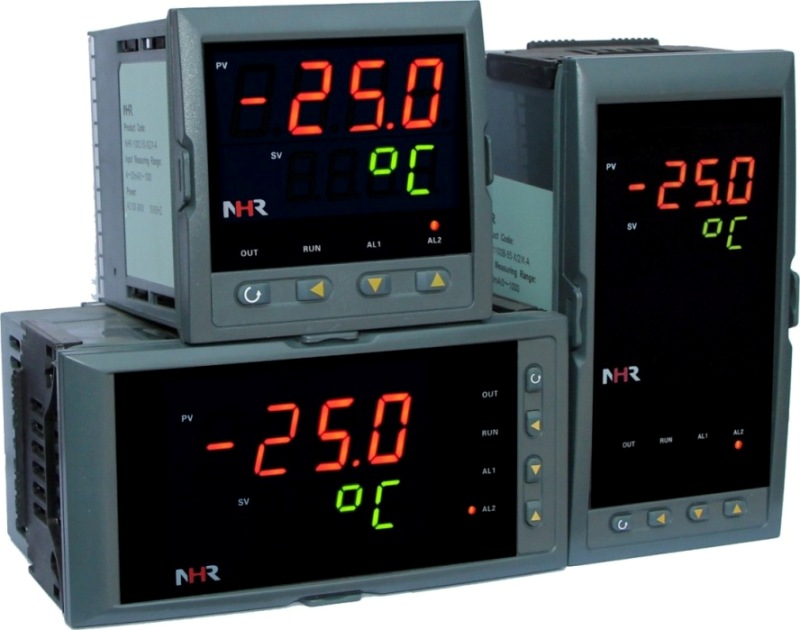

 儀表面板
|
|
|
|
|
| 160*80mm(A型) | 80*160mm(B型) | 96*96mm(C型) |
|
儀表接線圖
|
|
規格尺寸為A、B、C型接線圖 |
| 注：橫豎式儀表后蓋接線端子方向不一樣，見示意圖1。 |
|
|
儀表選型
|
|
NHR-5620□-□-□/□-□/□/□( )-□-( ) ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ |
| ①規格尺寸 | ②輸入分度號 | ||
| 代碼 | 寬*高*深 | 代碼 | 分度號(測量范圍) |
|
A B C |
160*80*110mm(橫式) 80*160*110mm(豎式) 96*96*110mm(方式) |
25 26 27 28 29 30 31 32 33 34 35
55 |
0～20mA (-1999～9999) 0～10mA (-1999～9999) 4～20mA (-1999～9999) 0～5V (-1999～9999) 1～5V (-1999～9999) -5～5V (-1999～9999) 0～10V (-1999～9999)(不可切換) 0～10mA開方 (-1999～9999) 4～20mA開方 (-1999～9999) 0～5V開方 (-1999～9999) 1～5V開方 (-1999～9999)
全切換（備注1） |
| ③變送輸出1(OUT1) | |||
| 代碼 | 輸出類型(負載電阻RL) | ||
|
X 0 1 2 3 4 5 8 |
無輸出 4-20mA(RL≤500Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤500Ω) 0-10V(RL≥4KΩ) 特殊規格 |
||
| ④變送輸出2(OUT2) | ⑤報警(繼電器接點輸出) | ||
| 代碼 | 輸出類型(負載電阻RL) | 代碼 | 報警限數 |
|
X 0 1 2 3 4 5 8 |
無輸出 4-20mA(RL≤500Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤500Ω) 0-10V(RL≥4KΩ) 特殊規格 |
X 1 2 3 4 |
無輸出 1限報警 2限報警 3限報警 4限報警 |
| ⑥通訊輸出(備注2) | ⑦饋電輸出 | ||
| 代碼 | 通訊接口(通訊協議) | 代碼 | 饋電輸出(輸出電壓) |
|
D1 D2 |
RS485通迅接口(Modbus RTU) RS232通迅接口(Modbus RTU) |
X 1P 2P |
無輸出 1路饋電輸出 2路饋電輸出 如“2P(12/24)”表示第一路12V，第二路24V饋電輸出。 |
| ⑧供電電源 | ⑨備注 | ||
| 代碼 | 電壓范圍 | 無備注可省略 | |
|
A D |
AC/DC 100-240V(50/60Hz) DC 20-29V |
||
| 備注 |
|
1、代碼55：全切換是指用戶可根據需求任意設置輸入分度號表格中的信號類型 2、標配的RS232接口是用于容積換算的通訊接口，RS485與RS232通訊接口不能同時選擇； 建議客戶下單時提供容積儀的容積與液位的關系式。 3、選型時請根據接線圖來選擇功能，有的功能在同組端子上只能選擇其中一種功能。 4、選型時必須完整，沒有選到的功能項不能省略，必須用“X”補上。 例1：NHR-5620A-27-0/X/2/D2/X-A |
