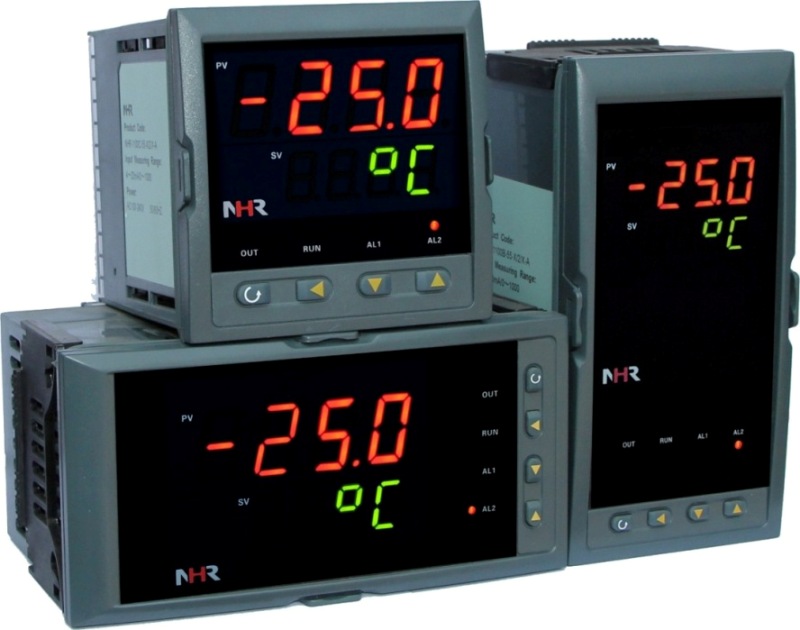

NHR-5500系列手動操作器適合作為DCS系統回路調節控制輸出和智能調節器控制輸出的備用操作器使用，可同時輸入和顯示給定信號和反饋信號，可與各類傳感器、變送器配合使用，實現對溫度、壓力、液位、容量、速度等物理量的測量顯示，并配合各種執行器對電磁閥、電動調節閥、變頻器等設備進行控制、報警控制、數據采集等功能。
    ★雙屏LED數碼顯示，PV顯示外給定值，SV顯示閥位反饋值，外給定值、閥位反饋值可以選擇百分比光柱模擬指示(0～100％)。
    ★具備36種信號輸入類型，用戶可根據需求任意設置輸入類型；0.2％級測量精度。
    ★具備“上下限報警”、“閃爍報警”、“手動狀態報警”等報警功能。帶LED報警燈指示。
    ★可搭配各種調節閥使用，一但調節閥失效，可由本產品手動控制操作，并可取代伺服放大器直接驅動閥門。
    ★可帶一路模擬量控制輸出或一組開關量控制輸出(繼電器正轉、反轉控制)及一路模擬量變送輸出。
    ★可實現手/自動無擾切換功能，手動切換到自動時，采用逼近算法，并帶切換限幅功能。
    ★支持RS485、RS232串行接口，采用標準MODBUS RTU通訊協議。
    ★儀表可帶RS232C打印功能，具有手動打印、定時打印、報警打印等功能。
    ★帶DC24V饋電輸出，為現場變送器配電。
    ★輸入、輸出、電源、通訊相互之間采用光電隔離技術。
    ★具備多種外形尺寸及樣式供用戶選擇。
    ★參數設定密碼鎖定、參數設置斷電永久保存，具備參數恢復系統原始設置功能。

規格尺寸為A、B、C、D、E、K、L型接線圖

1、代碼55：全切換是指用戶可根據需求任意設置輸入分度號表格中的信號類型

2、選型時請根據接線圖來選擇功能，由于尺寸小的儀表接線端子少，帶不了全功能，有的功能在同組端子上只能選擇其中一種功能。

3、規格尺寸為F型的儀表不帶RS232C打印接口。

4、規格尺寸為D、E型的儀表，接線端子25~36間如有帶報警功能，繼電器觸點容量為AC125V/0.5A、DC24V/0.5A，其它規格尺寸的儀表繼電器觸點容量為AC220V/2A、DC24V/2A。

5、當儀表選擇開關量控制輸出（K1、K3、K4）功能時均為閥門正、反轉輸出，此時報警輸出最多只能選擇2限報警。

6、選型時必須完整，沒有選到的功能項不能省略，必須用“X”補上。

    例1：NHR-5500A-27/27-0/0/2/X/X-A(模擬量控制)

    例2：NHR-5500A-14/27-K1/0/2/D1/X-A(閥位正反轉控制)
