產品適用范圍

電磁流量計是一種主要的流量儀表，廣泛地應用于石油、化工、冶金、輕紡、造紙、環保、食品等工業部門及市政管理，水利建設等領域的流量測量。

工作原理

電磁流量計傳感器的測量系統是基于法拉第電磁感應定律，在與測量管軸線和磁場磁力線相互垂直的管壁上安裝一對檢測電極，當導電液體沿測量管軸線運動時，導電液體作切割磁力線運動產生感應電勢。此感應電勢由測量管上的兩個電極檢出，數值大小為：

E=KBVD
其中：E感應電勢；
K儀表常數；
B磁感應強度；
V測量管截面內的平均流速；
D測量管的內直徑；

測量流量時，流體流過垂直于流動方向的磁場，導電性液體的流動感應出一個與平均流速成正比的電勢，因此要求被測的流動液體高于最低限度的電導率。其感應電壓信號通過兩個電極檢出。并通過電纜傳送至轉換器，經過信號處理及相關運算后，將累計流量和瞬時流量顯示在轉換器的顯示屏上。

儀表特點

1、測量管內無阻流及活動部件，因此不會造成額外的能量損失，也不會造成堵塞，因此節能效果顯著，特別適宜液固兩相流如污水、泥漿、礦漿、水煤漿、紙漿等的測量。

2、接觸被測介質的只有襯里和電極，只要合理選用襯里和電極材料，就可達到良好的耐腐蝕性和耐磨性，因此，可測量各種強酸、強堿等化工溶液。

3、安裝要求低。前直管段只要5D，后直管段為2D（D為所選儀表的內直徑）。

4、測量精確度不受流體密度、粘度、溫度、壓力和電導率變化的影響，而且可測量正/反兩個方向的流量，這就為精確測量流量提供了很好的手段。

5、儀表功耗小，小于20W。

6、轉換器具有良好的互換性，不必重新進行實流標定就可達到測量精度。

由于電磁流量計有一系列優點，因此在各行業得到越來越廣泛的應用，成為液體流量測量的首選儀表。

訂貨須知請用戶在訂貨前詳細閱讀本資料，了解本產品的型號及編碼規定，根據需要確定型號規格。
如有必要，請按最后一頁填寫電磁流量計選型工況表。

性能簡介

型號           WP-EMF-B

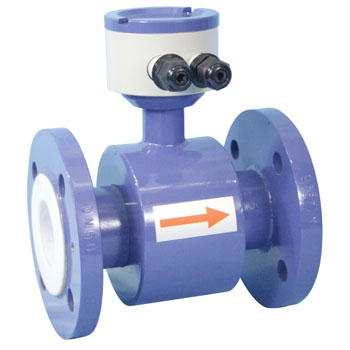

安裝形式    法蘭式分體型
語言選擇    中英文顯示可選
口徑          DN10～DN2000
電極材料    316、Hb、Hc、Ti、Ta
內襯材料    PTFE、PFA、F46、氯丁橡膠（CR）
介質          導電性液體（含固液兩相體）
精度等級    0.2%、 0.5%、1.0%（DN10～DN200）
0.5%、1.0%（DN250～DN2000）
介質導電率 ＞5μS/cm（水＞20μS/cm）
勵磁方式    低頻方波勵磁;高頻方波勵磁(適用漿液的測量)
流速范圍    0.1～15m/s（流量單位可選擇）
連接法蘭    GB/T9119-2000
介質溫度    -10℃～+80℃氯丁橡膠(CR)、-10℃～+160℃(PTFE)
額定壓力    0.6MPa～4.0MPa(按口徑分,具體參見選型表)
防護等級    IP67、IP68
輸出信號    4～20mA輸出、頻率/脈沖、報警
空管測量    無需附加電極的空管測量功能,連續測量,定值報警
通訊          RS485，RS232，HART(選配)
記錄功能    掉電時間記錄功能,自動記錄儀表系統電源間斷時間，補算漏計流量(選配)
紅外遙控    紅外手持操作鍵盤(選配)
應用          酸、堿、給排水、食品、紙漿、礦漿等
顯示          流速、流量、百分比、累計流量、故障報警
供電電源    220V AC、24V DC
防爆標志    ExdⅡCT6(選配)

WP-EMF-A/B法蘭式電磁流量計型譜表
