產品概述

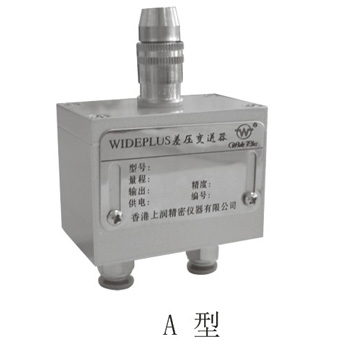

WIDEPLUS-DS系列單路風壓測量變送器 是選用進口高精度、高穩定性芯片，并采用特殊鋁合金表面處理技術和傳感器應力隔離技術，經精密溫度補償及放大處理，將差壓信號轉換成(4～20)mA Dc標準信號。高質量的傳感器、獨特的應力隔離技術以及靈活的安裝調試方式保證了WIDEPLUS－DS系列差壓變送器的最佳性能價格比。它可廣泛應用于工業領域或?qū)嶒?yàn)室進行爐膛壓力、風道壓力、空氣壓力等的測量和控制。

主要特點

·測量范圍寬：最小量程0.5kPa、最大量程700kPa
·抗干擾能力強，輸出信號穩定
·結構精巧、安裝使用方便
·高精度、高可靠性
·精密溫度補償
·性能價格比高

技術參數

過載壓力    最大測量范圍上限值的2倍
測量介質    非腐蝕性，無粉末，干燥性氣體
工作電壓    （12.5～36）V DC（兩線制）
標準電壓24V DC±5％，紋波小于1％
輸出信號    (4～20)mA Dc（兩線制）
環境溫度    －20℃～85℃
貯存溫度    －40℃～125℃（若用戶測量潮濕或帶有粉塵的氣體，請選用防塵干燥過濾器）
外殼材料    硬鋁合金
接口形式    Φ8mm帶M12×1外螺紋（B型結構）

引線方式    電纜線（默認長度為1m）或者航空插頭
負載電阻    參見負載特性圖
靜壓影響    變送器輸入靜壓影響不超過其最大量程的0.5%
溫度系數   ±0.25%FS/10℃（0.2級）
±0.25%FS/10℃（0.5級）
穩定性      ±0.25%FS/1年（0.2級）
±0.25%FS/1年（0.5級）
注：須與Φ6外徑塑料軟管配接。

WIDEPLUS-DS單路風壓測量變送器外形尺寸(單位:mm)

WIDEPLUS-DS系列單路風壓測量變送器型譜表
